20.736 maßgefertigte Kabelmarkierungen für Photovoltaikanlagen

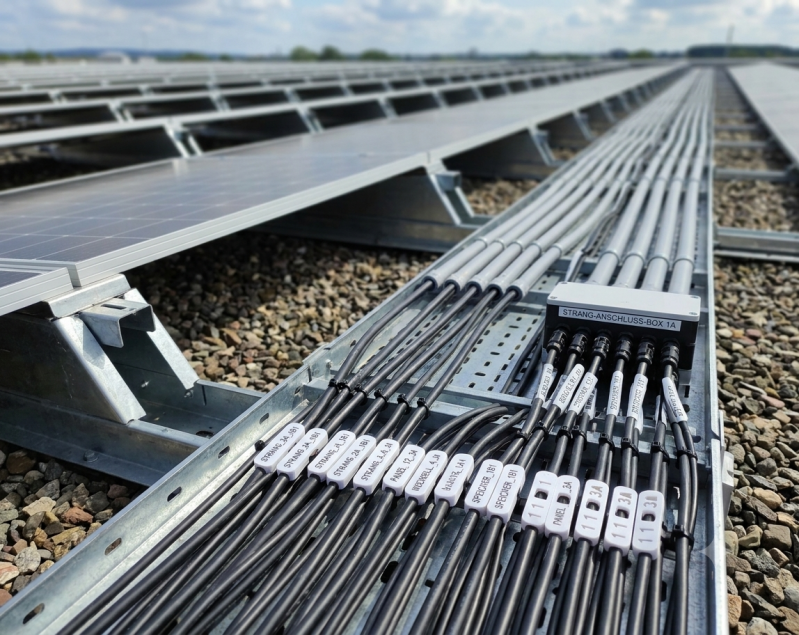

Manchmal muss es nicht nur viel sein, sondern auch extrem individuell. Für einen Firma Flos-tec aus Haren haben wir eine besonders spannende Herausforderung annehmen: Die Fertigung von insgesamt 20.736 einzelnen Kabelmarkierungen aus weißem PETG, die speziell zur eindeutigen Beschriftung von Kabeln in Photovoltaikanlagen eingesetzt werden.

Hoher Aufwand in der Vorbereitung

Bei diesem Projekt lag die Besonderheit in der Vielfalt: Es handelte sich nicht um ein einziges Serienbauteil, sondern um 144 verschiedene Schrift- und Beschriftungsvarianten für die unterschiedlichen Strang- und Kabelbezeichnungen. Das bedeutete für uns:

• 144 individuelle CAD-Dateien: Jedes Motiv musste präzise digital konstruiert werden.

• 144 eigene Druckplatten: Für jede Variante wurde die optimale Anordnung auf der Druckfläche vorbereitet.

Effiziente Serienfertigung auf 7 Druckern

Um diese große Stückzahl bei gleichbleibend hoher Qualität pünktlich zu liefern, liefen bei uns 7 3D-Drucker parallel. Insgesamt dauerte die reine Druckzeit rund 2.500 Stunden, in denen ca. 40 kg Filament verarbeitet wurden. Jeder Drucker fertigte in Durchgängen von jeweils 144 Stück die benötigten Chargen ab.

Als Material kam weißes PETG zum Einsatz – ideal für den Einsatz bei Photovoltaikanlagen, da es langlebig, UV-beständig, formstabil und widerstandsfähig gegen Witterungseinflüsse ist.
